Cung cấp & lắp đặt hệ thống giám sát và điều khiển hệ thống xử lý nước thải tại Resort Furama Đà Nẵng

GIÁM SÁT VÀ ĐIỀU KHIỂN HỆ THỐNG XỬ LÝ NƯỚC THẢI

Tên dự án: Cung cấp, lắp đặt hệ thống giám sát và điều khiển hệ thống xử lý nước thải tại Resort Furama Đà Nẵng

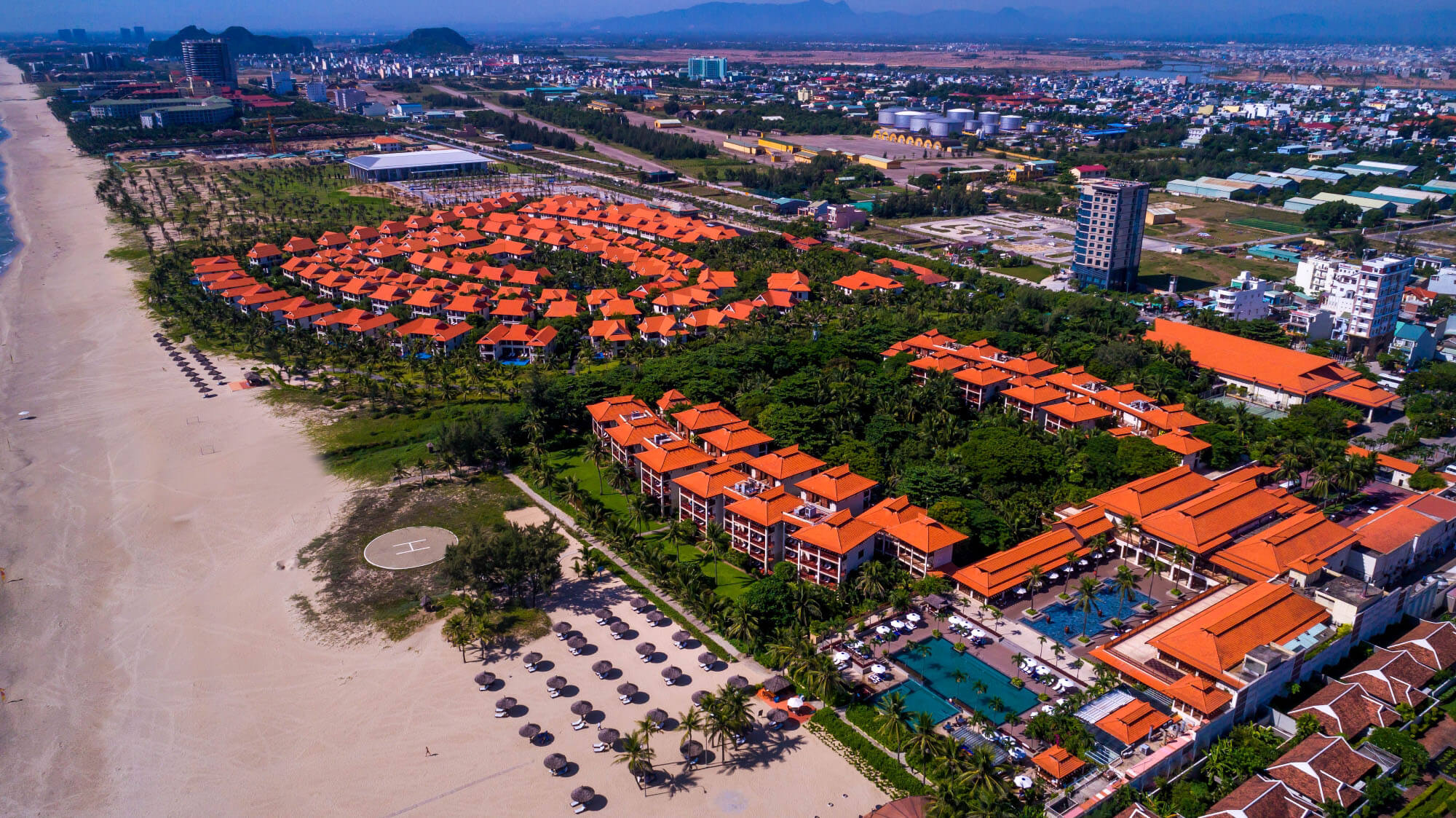

Khu nghĩ dưỡng đẳng cấp thế giới, Furama Đà Nẵng

- Ngày nay, tình trạng ô nhiễm môi trường do việc xả thải bừa bãi, không qua xử lý đang ngày càng nghiêm trọng. Chình vì thế, giám sát và điều khiển hệ thống xử lý nước thải đã được ứng dụng rộng rãi và mang lại những hiệu quả đáng kể.

1. Yêu cầu của chủ đầu tư

- Tủ điện điều khiển các bơm xử lý nước thải để duy trì nồng độ pH của nước đầu ra đạt pH=7-8.

- Hệ thống được giám sát ở tại trung tâm kỹ thuật và tại trạm xử lý nước thông qua màn hình LCD 32 in.

- Hệ thống hiển thị các trạng thái lỗi, cũng như nhật ký vận hành, chất lượng nước đầu ra tại hàn hình LCD.

- Bơm, xử lý nước thải được thực hiện liên tục theo hoạt động của người vận hành cài đặt trước.

- Nước thải được bơm liên thục theo lưu lượng đặt trước.

- Các bơm hóa chất sẽ tự động tăng giảm tốc độ bơm để duy trì nồng độ pH=7.

2. Yêu cầu đặt ra

- Thiết kế tủ điện điều khiển với yêu cầu điều khiển các động cơ bơm chạy tự động, linh hoạt và luôn duy trì tự động nồng độ pH= 7 -> 8.

- Hệ thống được giám sát tại trung tâm kỹ thuật và trạm xử lý nước thải.

3. Giải pháp của ViFaTech

- Sử dụng 2 màn hình LCD 32 in để người vận hành cài đặt và điều khiển, giám sát tại trung tâm và tại trạm xử lý nước thải.

- Lắp cảm biến lưu lượng và cảm biến đo PH vào đường ống để giám sát độ PH.

- Sử dụng PLC FX5U Mitsubishi để điều khiển toàn bộ hệ thống.

- Sử dụng biến tần FR-E740-3.7K 3.7kW 3 Pha 380V.

- Hệ thống có 2 chế độ chạy tự động hoặc bằng tay để xử lý thuận tiện khi xảy ra sự cố hay lỗi thiết bị.

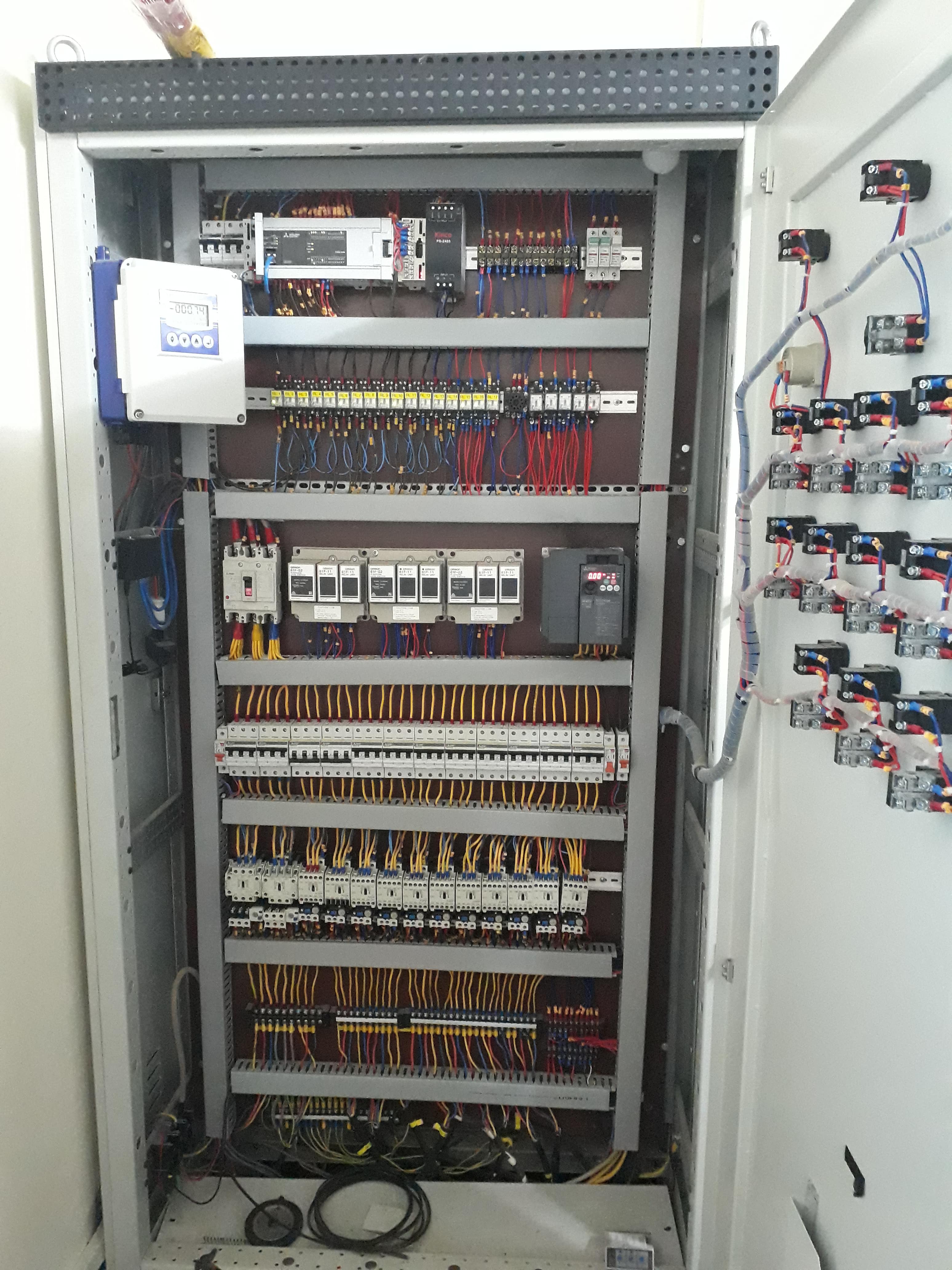

Hình 2: Mặt trong tủ XLNT

* Chức năng của tủ điểu khiển

- Tủ điện điều khiển xử lý nước thải PLC có chức năng điều khiển, và bảo vệ các thiết bị đo lường điều khiển và các thiết bị chấp hành

- Trong trường hợp bị mất pha, ngắn mạch, quá tải. Tủ được thiết kế và lắp ráp với tiêu chuẩn kỹ thuật và chất lượng cao giúp đơn giản hóa tối đa cho việc vận hành thiết bị.

4. Kết quả đạt được

- Đáp ứng được các yêu cầu của chủ tầu tư đặt ra.

- Kiểm soát lượng nước có độ PH đúng yêu cầu.

- Hệ thống vận hành một cách chính xác, tiết kiệm chi phí hóa chất.

- Hiển thị cảch báo kịp thời (đèn báo, còi báo, hiển thị lên màn hình LCD 32 in tại trung tâm kỹ thuật).

- Chương trình linh hoạt đảm bảo tránh được các tình trạng sau: Thiết bị chạy/ngừng liên tục, khi thiết bị có sự cố tự động chuyển sang thiết bị khác, …

- Khả năng lưu trữ thông số kỹ thuật và lỗi.

- Khả năng bảo mật cao, đòi hỏi Password trước khi vào các tính năng cài đặt, thay đổi các thông số của hệ thống như (thời gian chuyển đổi thiết bị, ngưỡng PH, thời gian/chạy dừng của bơm, …).

- Và rất nhiều các tiện ích khác.

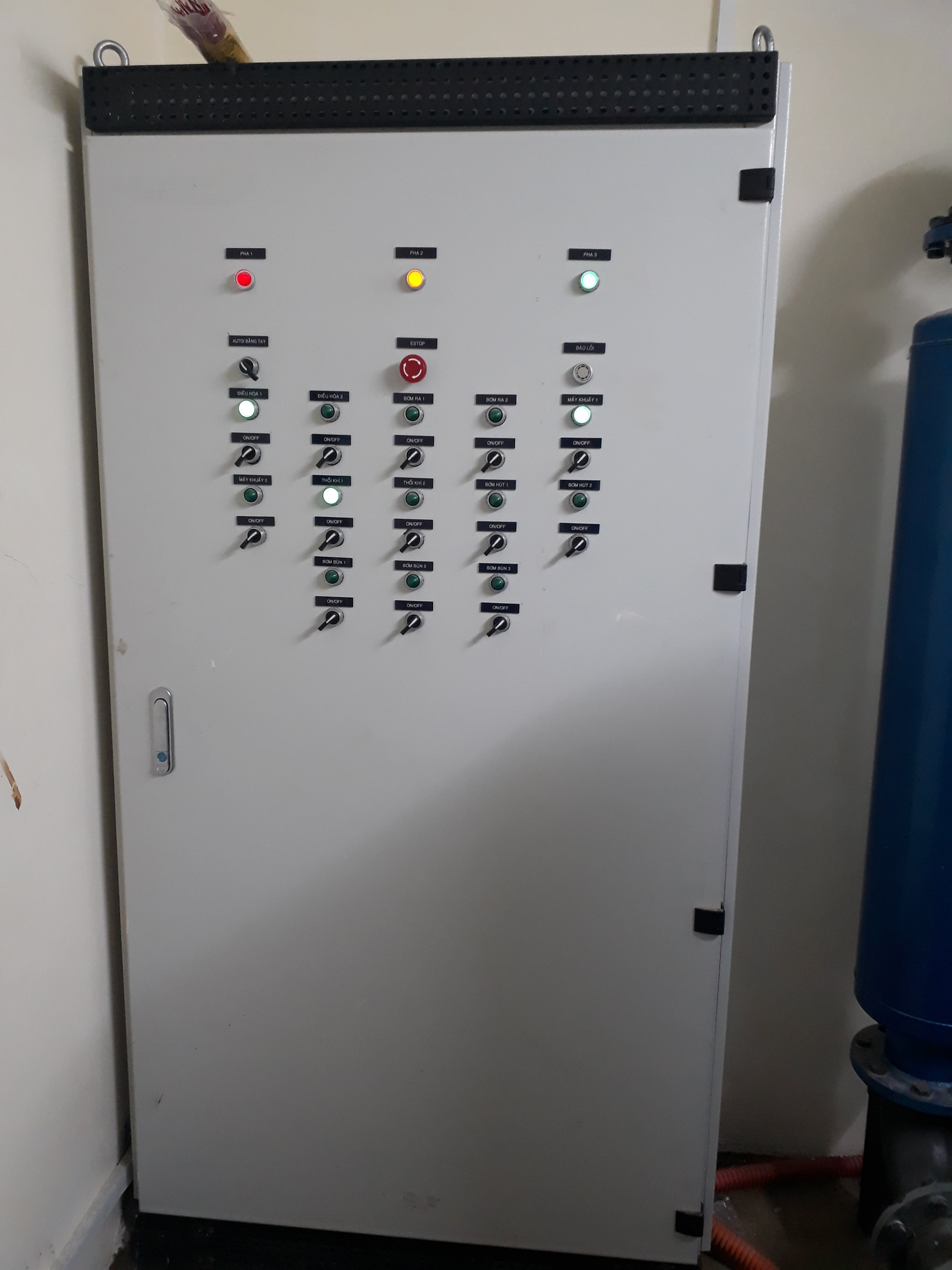

Hình 3: Mặt ngoài tủ

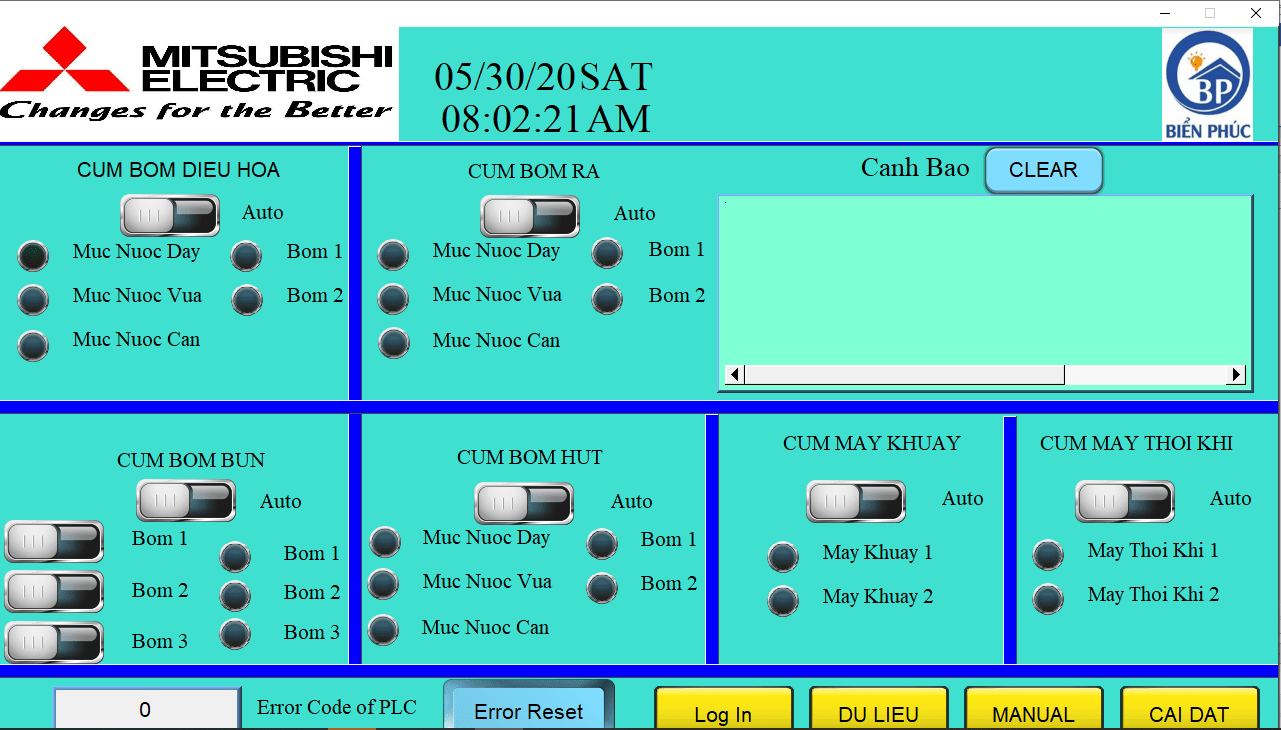

Hình 4: Giao diện giám sát và điều khiển hệ thống

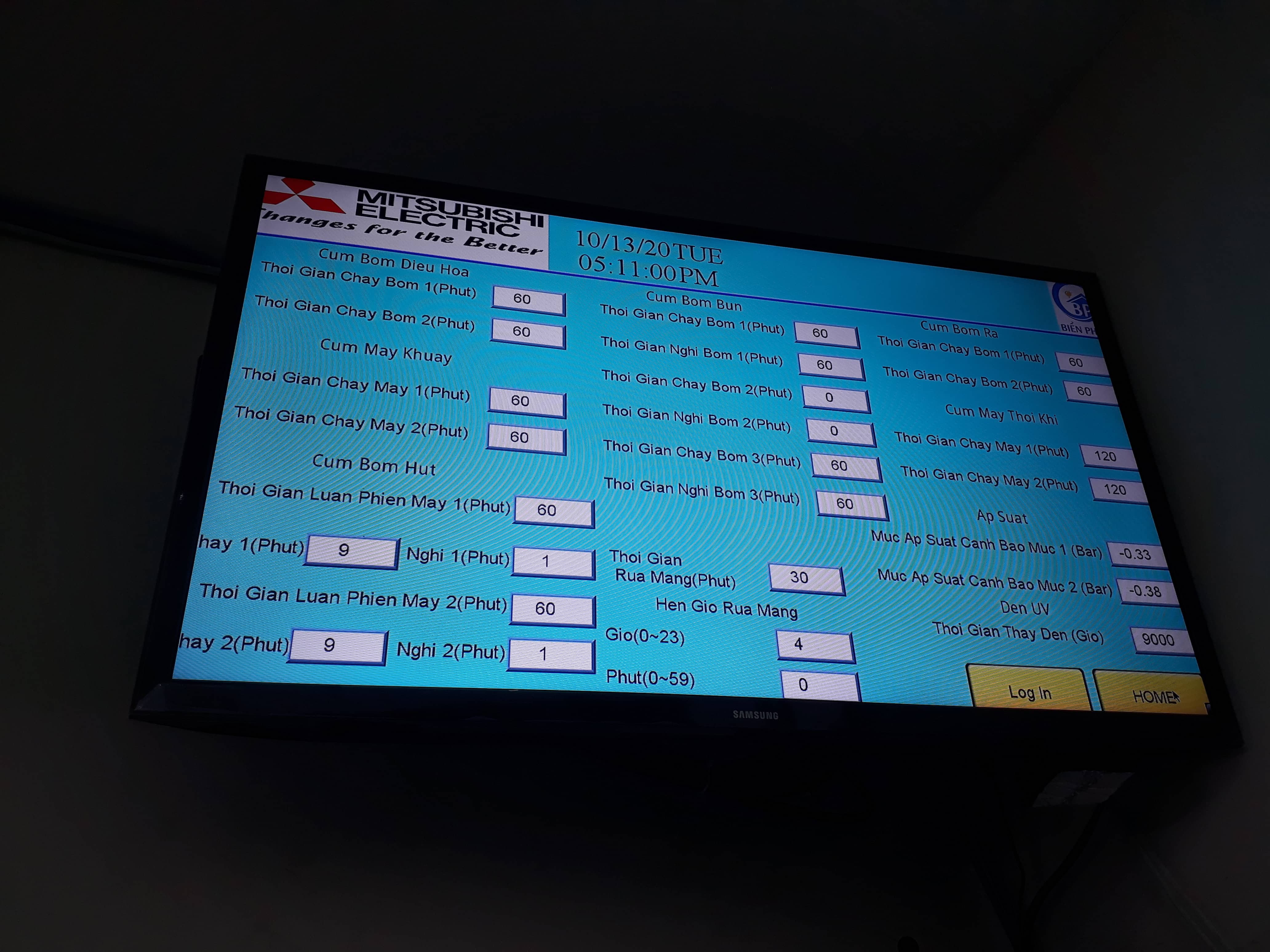

Hình 5: Màn hình LCD giám sát và điều khiển tại trạm xử lý nước thải

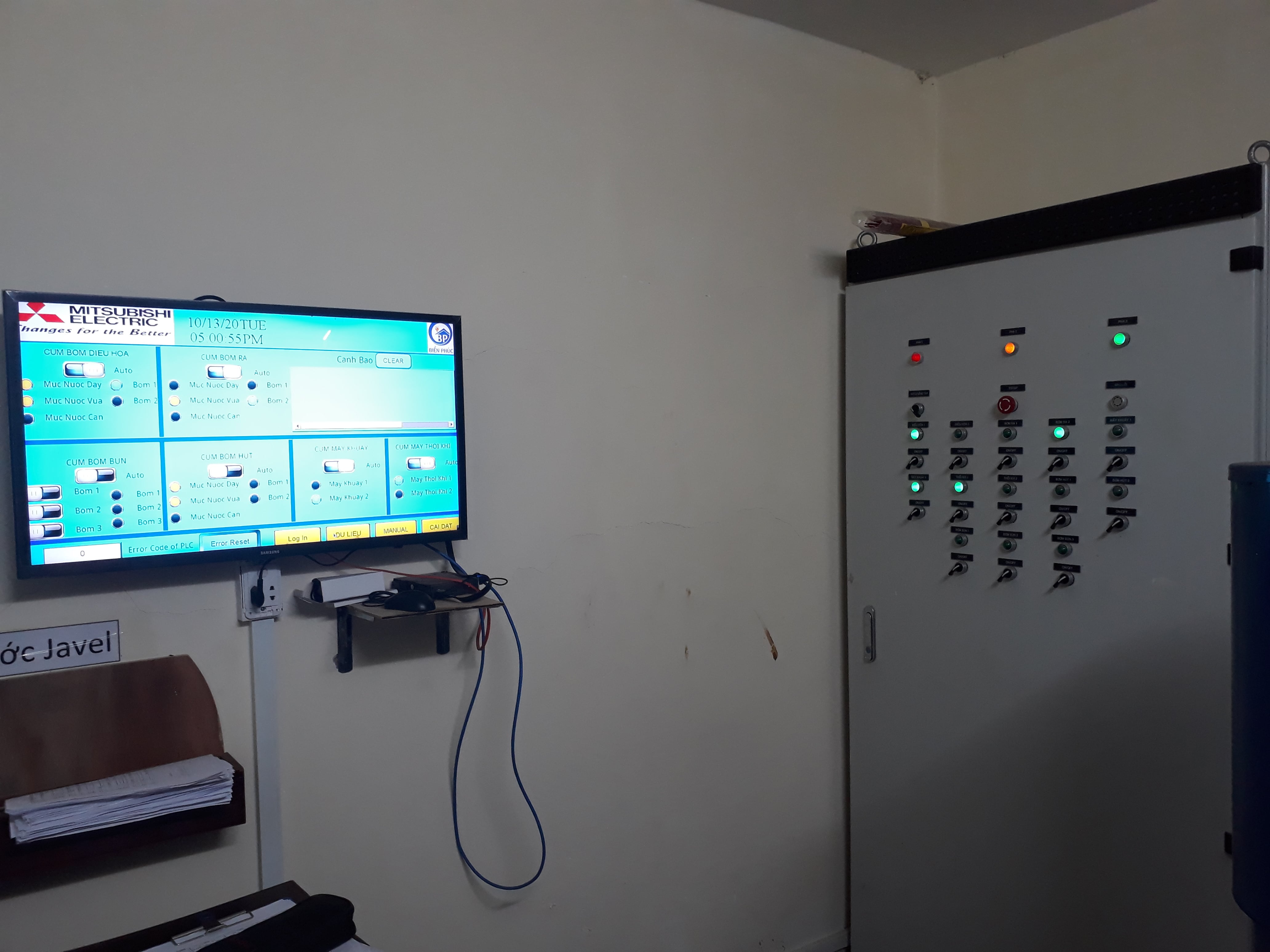

Hình 6: Màn hình giám sát và điều khiển hệ thống tại trung tâm kỹ thuật

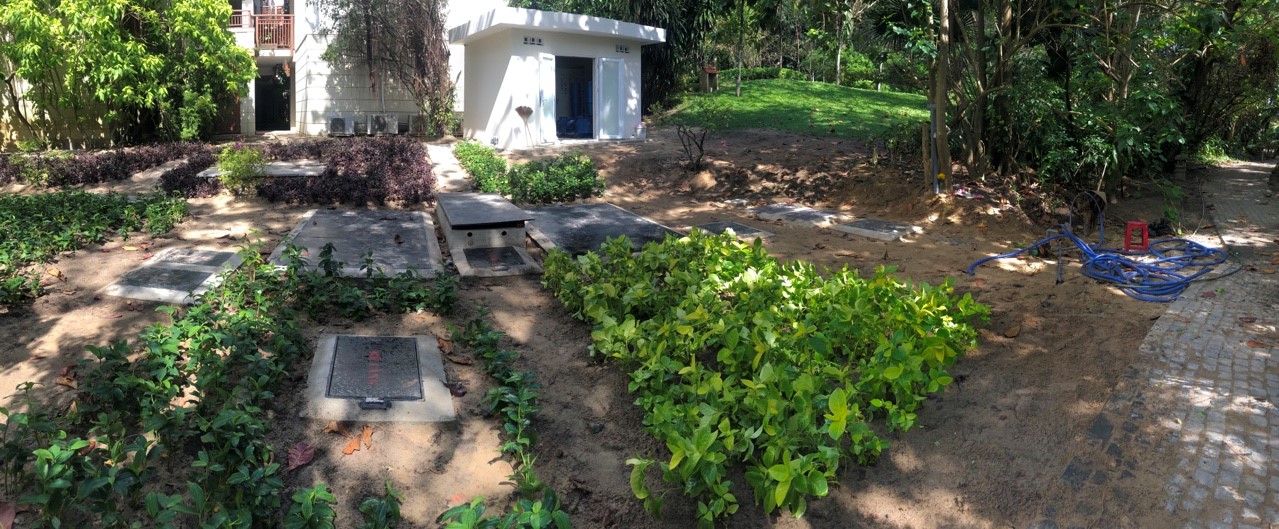

Hình 7: Trạm xử lý nước thải
