Cung cấp & lắp đặt hệ thống điều khiển duy trì ổn định áp lực nước cho khu nghỉ dưỡng Victoria Hội An Beach Resort & Spa

Giải pháp điều khiển bơm ổn định áp suất

Tên dự án: Cung cấp, lắp đặt hệ thống điều khiển duy trì ổn định áp lực nước cho khu nghỉ dưỡng Victoria Hội An Beach Resort & Spa

1. Hiện trạng

- Hệ thống bơm nước ở trong các Nhà Máy, Khu Công Nghiệp, Tòa Nhà bơm đa phần hoạt động liên tục 100% tải từ khi khởi động cho đến khi dừng hệ thống. Việc này gây ra rất nhiều hạn chế và lãng phí cho hệ thống như:

- Khi ở thời gian cao điểm: Lượng nước đầu ra cần sử dụng nhiều hệ thống mặc dù chạy 100% tải nhưng vẫn sẽ không đủ nước cung cấp cho Nhà Máy → Thiếu nước. Nếu muốn bổ sung thêm nước người vận hành phải tự Đóng Bằng Tay thêm bơm khác vào hệ thống, việc này có rất nhiều hạn chế vì việc sử dụng nước đầu ra không cố định và thay đổi liên tục.

- Khi ở thời gian thấp điểm: Lượng nước đầu ra sử dụng ít nhưng Bơm vẫn chạy 100% công suất → Gây lãng phí.

2. Yêu cầu của chủ đầu tư

- Cung cấp, lắp đặt hệ thống điều khiển duy trì ổn định áp suất nước sinh hoạt cho toàn hệ thống Resort

- Giá trị áp suất đặt thay đổi dễ dàng, tiết kiệm điện.

- 2 bơm phải luân phiên nhau theo thời gian cài đặt trước

- Hệ thống điều khiển trên HMI phải có phân quyền cho từng đối tượng sử dụng

3. Yêu cầu đặt ra

- Khảo sát hệ thống, lựa chọn vị trí lắp cảm biến áp suất, vị trí lắp tủ điện.

4. Giải pháp của ViFaTech

- Lắp cảm biến áp suất vào đường ống chính để giám sát áp suất nước cung cấp.

- Sử dụng PLC FX3U để điều khiển biến tần theo giải thuật PID và điều khiển gọi thêm bơm phụ tự động.

- Sử dụng biến tần FR-E740-7.5K 7.5kW 3 Pha 380V

- Sử dụng HMI để người vận hành cài đặt và điều khiển…

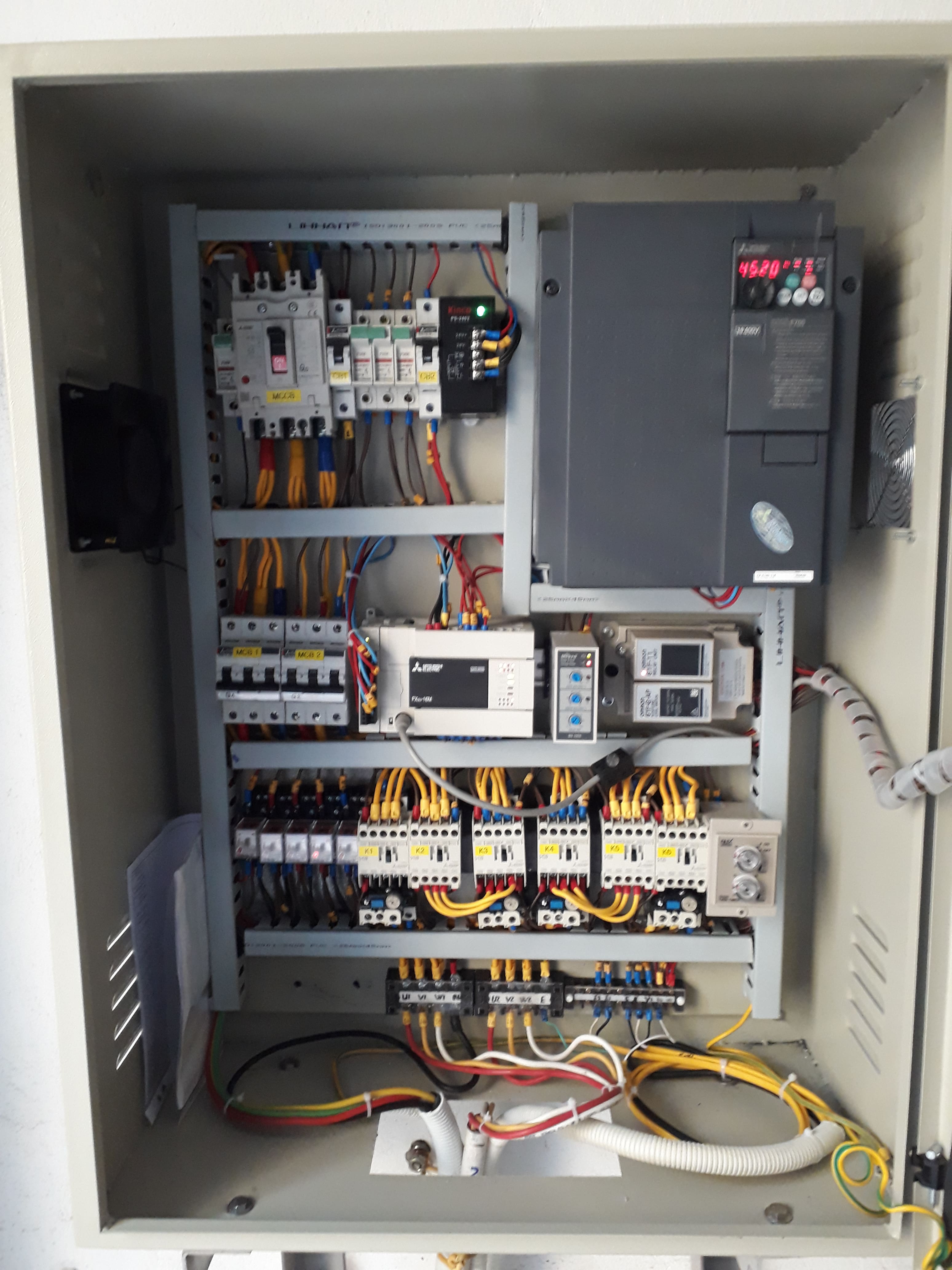

Hình 1: Mặt trong tủ bơm điều áp

* Nguyên lý vận hành

 - Hệ thống gồm một bơm chính điều khiển bằng biến tần và một bơm phụ khởi động trực tiếp bằng contactor hoặc khởi động mềm.

 - Khi nhu cầu dùng nước vẫn còn trong khả năng cung cấp của động cơ chính thì bơm phụ sẽ được ngắt ra khỏi hệ thống.

 - Khi nhu cầu dùng nước tăng vượt quá khả năng hoạt động của động cơ chính thì bơm phụ sẽ được cấp điện và tham gia vào hệ thống.

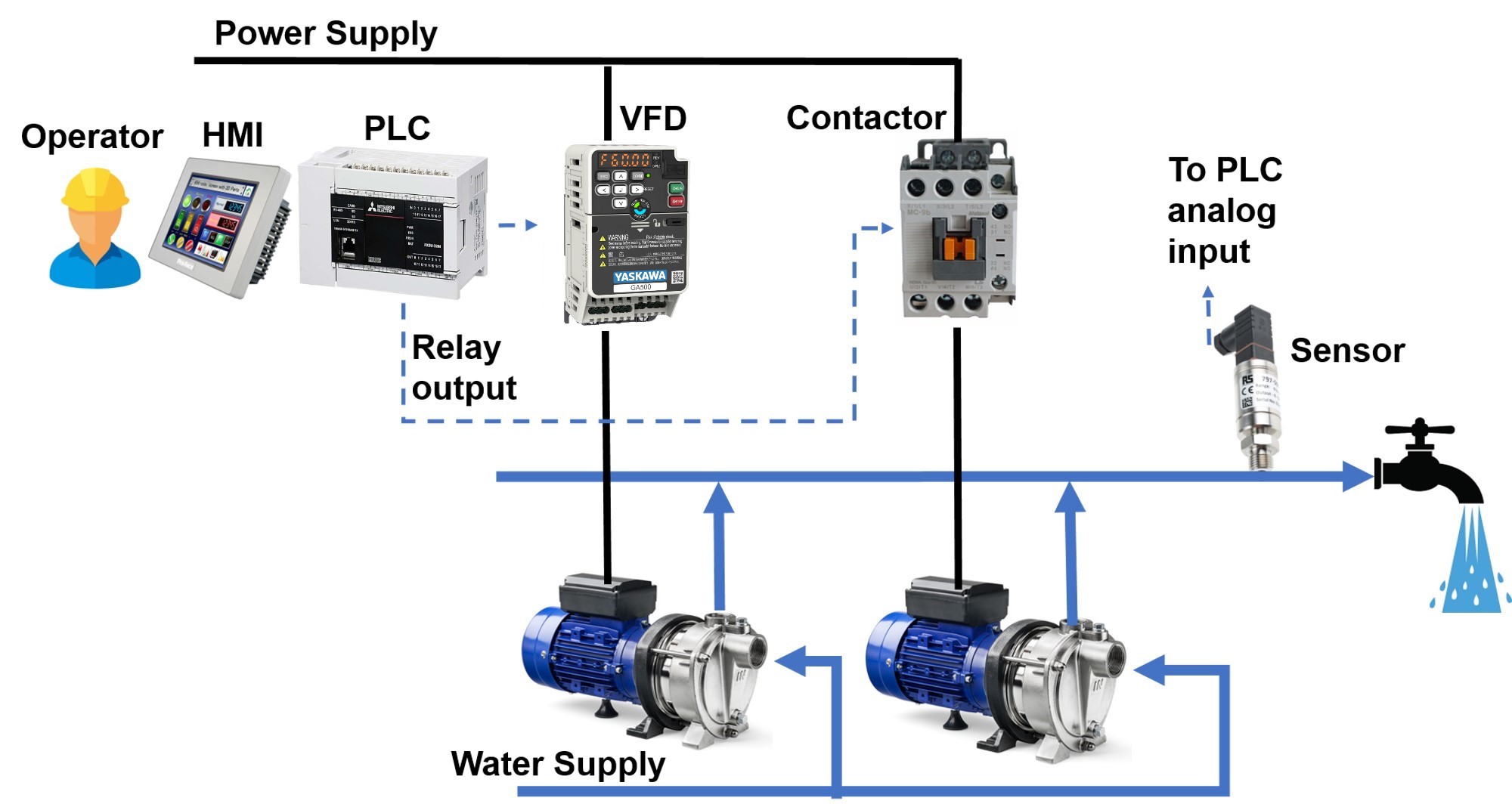

Hình 2: Sơ đồ nguyên lý

5. Kết quả đạt được

 - Áp suất nước được duy trì một cách ổn định

 - Dễ dàng mở rộng đáp ứng cho các nhu cầu cao hơn (Giám sát qua Smart Phone)

 - Tiết kiệm chi phí đầu tư

 - Vận hành thuận tiện hơn nhờ sử dụng màn hình HMI

 - Có thể thu thập dữ liệu và theo dõi quá trình sử dụng nước thông qua biểu đồ, file báo cáo

 - Luân phiên được thời gian hoạt động đều cho các máy bơm.

 - Có phương án dự phòng khi một trong các biến tần bị lỗi.

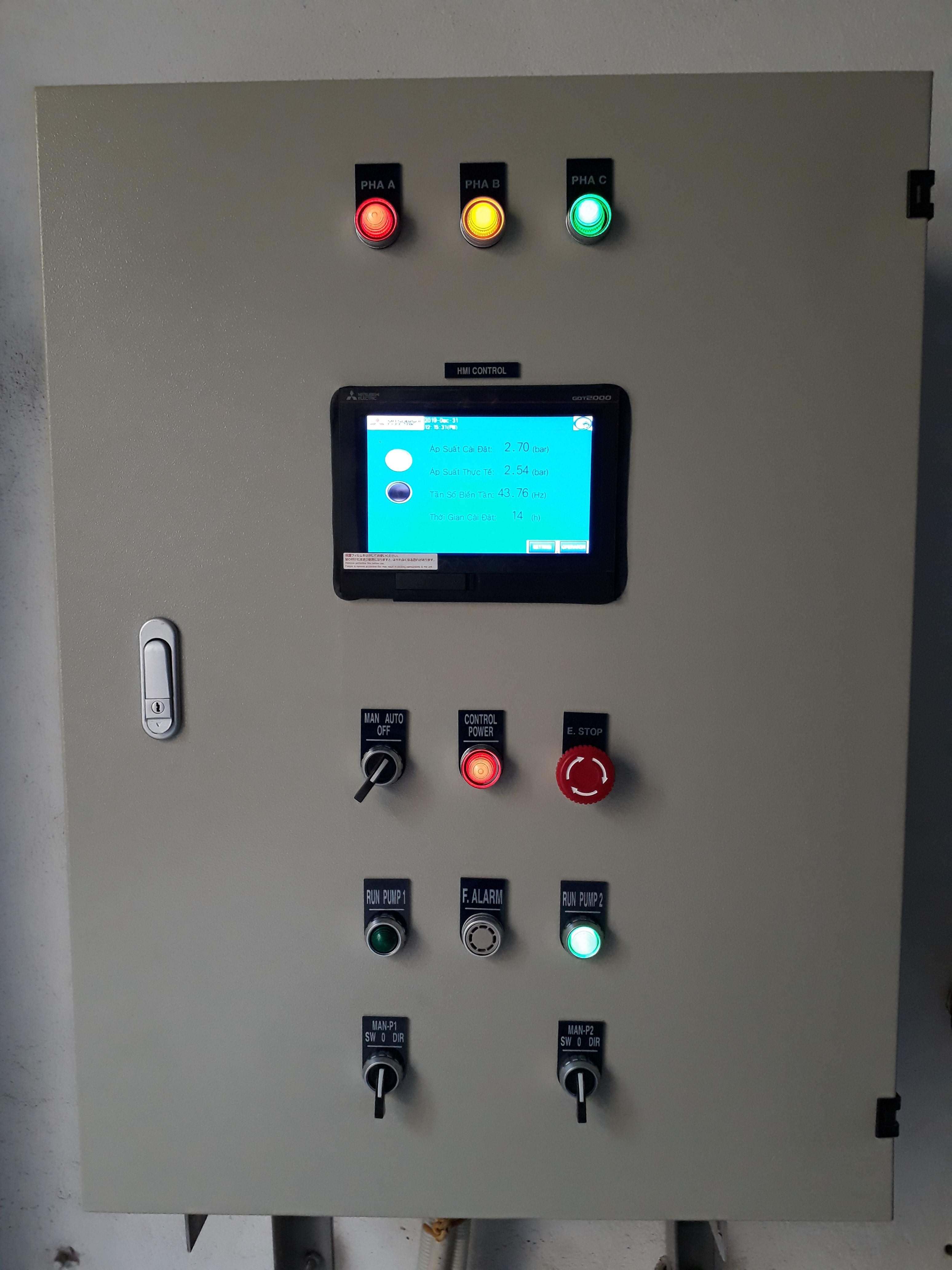

Hình 3: Thiết bị bố trí ngoài mặt tủ

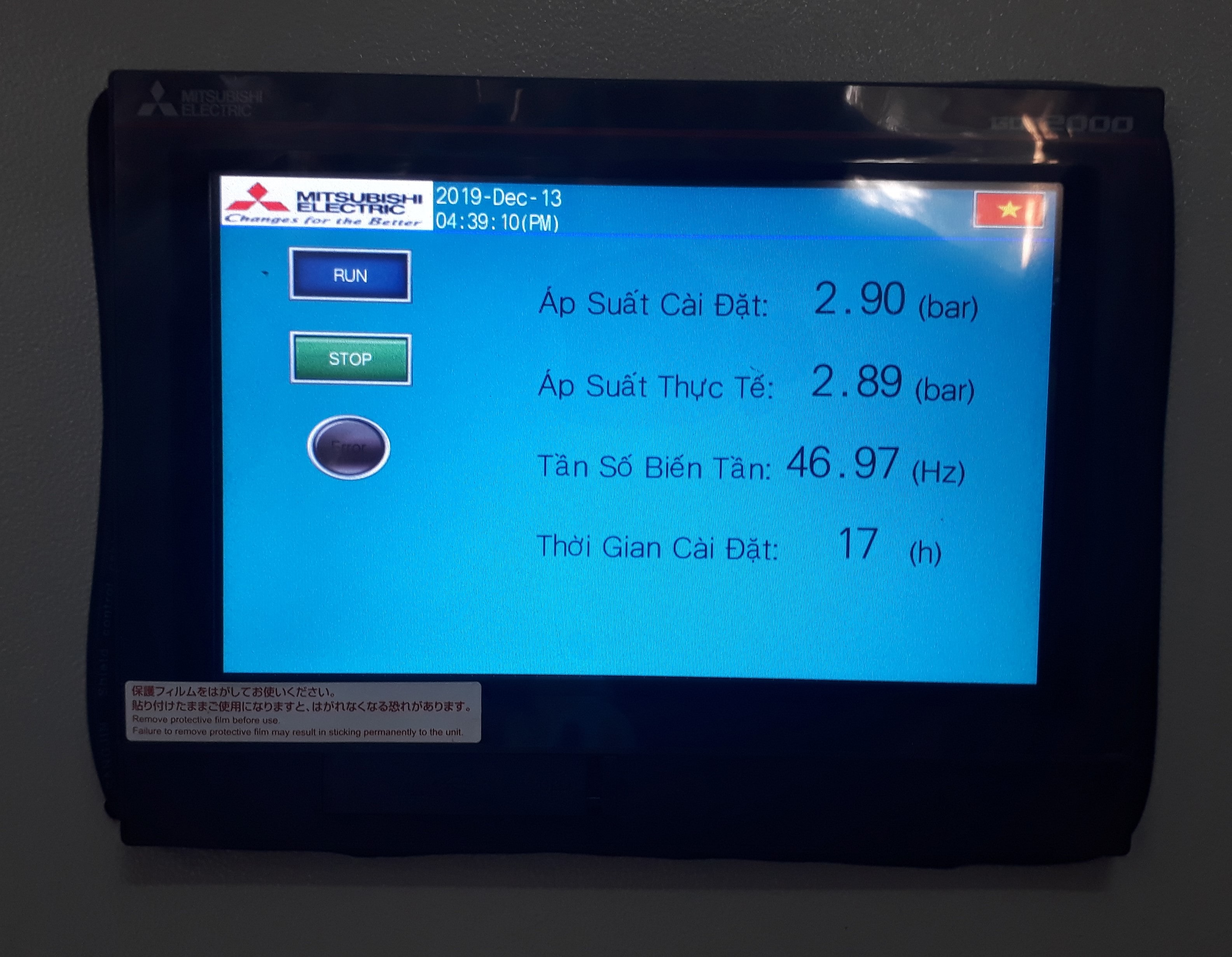

Hình 4: Kết quả sau khi hoàn thành lắp đặt

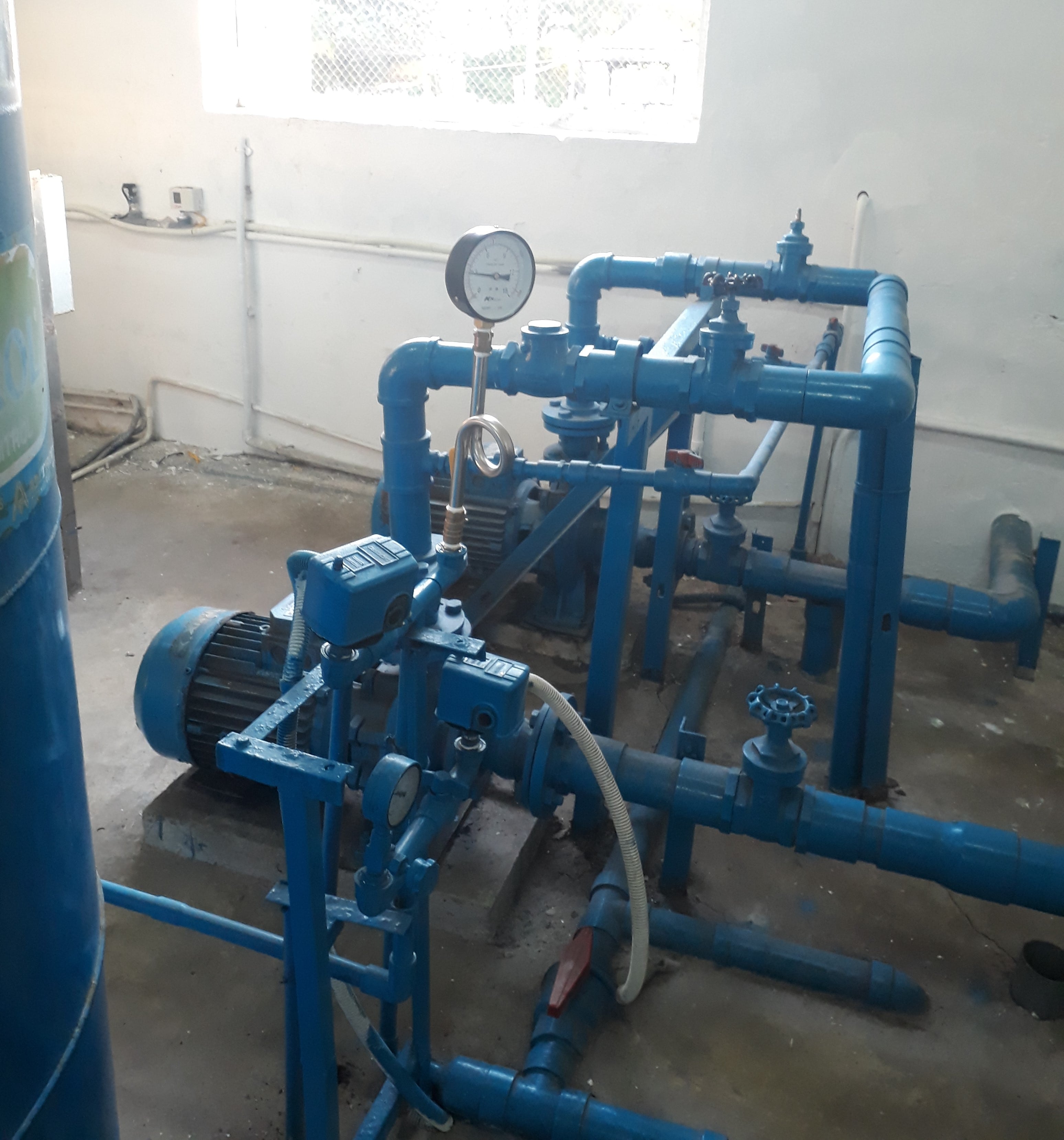

Hình 5: Hệ thống bơm tại Resort Victoria
